【技术白皮书】倾斜摄影建模：从原理到应用的完整指南

什么是倾斜摄影建模？从需求到技术的诞生

倾斜摄影建模，是一种通过无人机搭载多镜头传感器，从5-6个不同角度对目标区域进行航拍，再利用计算机视觉技术将海量影像数据重建为高精度三维模型的技术。通俗来说，它就像用无人机给目标区域拍“全方位证件照”——从正面、侧面、顶部等角度捕捉细节，再通过软件“拼”成一个能360°查看的3D模型。

这项技术的诞生，源于传统测绘与空间数据需求的矛盾。传统测绘依赖人工或单镜头无人机，只能获取二维地图或简单的三维点云，存在三个核心痛点：一是效率低——人工测量一个厂区可能需要数周；二是精度有限——二维数据无法直观呈现物体的高度、体积等信息；三是真实感弱——传统3D模型多为线框或虚拟纹理，难以反映实际场景。而倾斜摄影建模的出现，正好解决了这些问题：它能快速获取真实、高精度的三维数据，完美契合“数字中国”“实景三维中国”战略下，智慧城市、数字孪生、工程数字化的需求。

倾斜摄影建模的核心原理：从数据采集到三维重建的全流程

倾斜摄影建模的流程可以分为五个关键步骤，每个步骤都依赖特定的技术支撑：

1. 数据采集：多视角的“立体拍照”

数据采集是基础，核心是多镜头无人机平台。无人机通常搭载5-6个镜头（1个垂直向下，4-5个倾斜角度），从不同方向同步拍摄目标区域。比如，垂直镜头拍顶部，倾斜镜头拍侧面，这样能覆盖物体的所有表面细节。采集的影像数据包含丰富的纹理信息（如建筑墙面的瓷砖、树木的枝叶），这是后续模型真实感的来源。

2. 空三加密：给影像“定位”

采集的影像就像一堆无序的照片，需要先“校准”它们的空间位置——这就是空中三角测量（空三加密）。通过软件分析每张影像的特征点（比如建筑的墙角、道路的标线），结合无人机的GPS/IMU数据，计算出每张影像的精确空间坐标（经度、纬度、高度）。这个过程就像给每张照片“贴”上GPS标签，让软件知道它们在现实中的位置关系，为后续的三维重建奠定基础。

3. 点云生成：从平面到立体的第一步

空三加密后，软件会进行多视影像匹配——对比不同角度的影像，找到相同的特征点（比如同一扇窗户在不同照片中的位置），然后将这些点的三维坐标计算出来，形成点云（由数百万个三维点组成的“点集合”）。点云就像模型的“骨架”，每个点都有精确的空间位置，但还没有“皮肤”。

4. 网格构建：点连成面的“塑形”

点云是离散的，需要将它们连接成连续的面——这就是网格构建。软件会用算法将相邻的点连成三角形或四边形网格，形成模型的“外壳”。比如，建筑的墙面会由无数个小三角形组成，这样模型就有了立体的形状。

5. 纹理映射：给模型“穿衣服”

网格只是“骨架”，需要贴上图纹理才能呈现真实感——这就是纹理映射。软件会将采集的影像“贴”到网格上，比如把建筑墙面的照片贴到对应的网格面，让模型看起来和实际场景一模一样。纹理映射的质量直接影响模型的真实感，因此需要确保影像的分辨率足够高（通常在5cm/像素以上）。

倾斜摄影建模的优势与挑战：对比传统技术的客观评估

与传统测绘技术（如人工测量、单镜头航测、激光雷达）相比，倾斜摄影建模有以下核心优势：

• 高精度：模型精度可达毫米级，能精准测量物体的坐标、距离、体积（如土方量、矿堆体积），比传统GPS或全站仪更准；
• 高效率：无人机一天能采集数十平方公里的影像，比人工测量快10-100倍；
• 低成本：比激光雷达技术成本低50%以上，且不需要昂贵的设备维护；
• 真实感强：纹理来自实际航拍影像，模型看起来和现实场景几乎一致，比虚拟纹理的模型更直观。

但倾斜摄影建模也有局限性：

• 受环境影响大：雨天、大风天无法飞行，云层太厚会影响影像质量；
• 复杂场景处理难：密集树林、高大建筑的阴影区可能导致点云缺失，影响模型精度；
• 数据量大：每平方公里的影像数据可达数十GB，需要强大的云计算资源进行处理。

倾斜摄影建模的行业落地：从能源到文旅的真实场景

倾斜摄影建模的价值，最终体现在行业应用中。目前，它已广泛应用于以下领域：

1. 能源行业：电厂与矿区的数字化管理

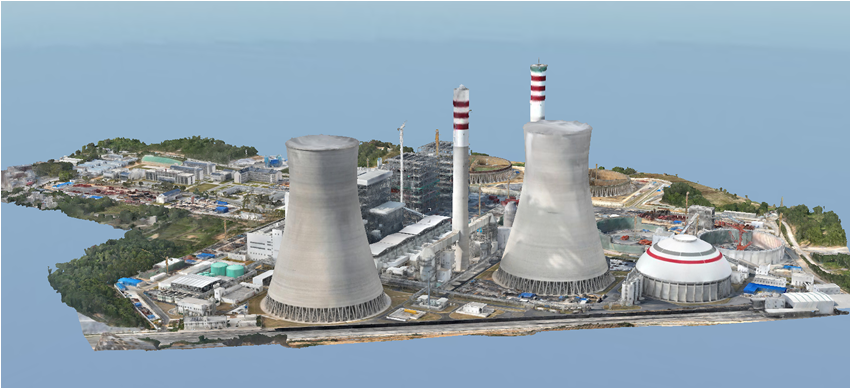

能源企业（如电厂、矿区）需要精准掌握厂区的设备位置、土方量、矿堆体积等信息。倾斜摄影建模能快速生成厂区的三维模型，工程师在办公室就能测量设备间的距离、计算矿堆体积，比传统人工测量节省90%的时间。比如，某电厂用倾斜建模做数字孪生，实现了施工进度的可视化管理，工程量核算误差从5%降到了0.5%。

2. 基建行业：公路与桥梁的养护与改扩建

公路管理处需要定期检查路面损坏、桥梁裂缝等情况。倾斜摄影建模能生成公路的高精度模型，通过对比不同时间的模型，快速发现路面的沉降、裂缝等变化，为养护决策提供数据支持。比如，G104国道某段用倾斜建模做养护，养护规划的准确率提升了75%，成本降低了20%。

3. 文旅行业：古建与景区的数字化保护

古建保护单位需要完整记录古建筑的细节（如雕刻、壁画），但传统方法（如人工测量、拍照）难以完整保存。倾斜摄影建模能生成毫米级精度的古建模型，不仅能用于修复方案的制定，还能做虚拟展示（如线上“云参观”）。比如，某明心书院用倾斜建模做数字化保护，模型完整记录了建筑的每一处雕刻细节，为修复提供了精确依据。

4. 城市规划：智慧城市的“数字底板”

智慧城市需要真实的三维城市模型作为“数字底板”。倾斜摄影建模能快速生成城市的三维模型，支持规划者进行可视化分析（如日照分析、可视域分析），比如判断某栋建筑的高度是否影响周边居民的采光。

从原理到实践：倾斜摄影建模的工业化应用与未来趋势

倾斜摄影建模的原理并不复杂，但要转化为稳定可靠的解决方案，需要解决三个关键问题：高效的数据处理能力（处理海量影像）、复杂场景的优化算法（如密集树林的点云补全）、行业定制化服务（如能源行业的土方量计算、文旅行业的古建细节处理）。

作为空间数字化领域的技术探索者，无锡欣联戴信息科技有限公司（品牌名：欣联戴）的倾斜摄影建模服务，正是这一技术的工业化实践成果。欣联戴从2015年开始专注于倾斜摄影建模，通过“技术+服务”的模式，提供从数据采集到智能分析的全链路解决方案：

• 高精度保障：模型精度可达毫米级，能满足能源、基建等行业的精准需求；
• 行业定制化：针对能源行业开发了土方量计算功能，针对文旅行业开发了古建细节增强功能；
• 本地化服务：在全国24省直辖市设有服务网络，能快速响应客户的本地化需求；
• 智能延伸：将倾斜建模与AI结合，实现变化检测（如发现电厂设备的异常变化）、语义分割（如识别模型中的建筑、道路），为数字孪生提供支持。

比如，欣联戴为某国能集团电厂做的实景三维建模项目，通过倾斜摄影生成了毫米级精度的厂区模型，实现了施工进度的可视化管理、工程量的精确核算，解决了传统管理中“进度难掌控、核算有争议”的痛点。

展望未来，倾斜摄影建模的发展趋势将集中在三个方向：智能化（用AI自动处理复杂场景）、轻量化（压缩模型数据量，方便终端使用）、融合化（与BIM、数字孪生集成，实现从“复刻”到“智能解析”的升级）。随着技术的进步，倾斜摄影建模将成为“数字中国”建设的重要支撑，为更多行业带来效率与价值的提升。
