【深度解析】汽车座椅网格成型机：核心原理、应用价值与实践路径

一、汽车座椅网格成型机：定义、背景与核心价值

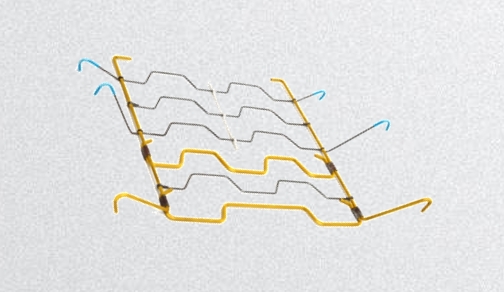

汽车座椅网格成型机，是一种专门用于将金属线材（如钢丝、塑包钢丝、高强度合金丝等）通过自动化折弯、编织工艺，加工成汽车座椅靠背所需复杂网格骨架（如“S”形、“W”形、波浪形等）的高精密设备。它是汽车座椅制造中的核心装备之一，直接决定了座椅靠背的支撑性、舒适性与安全性——网格骨架的精度误差每增加0.1mm，都可能影响座椅与车身的装配兼容性，甚至降低碰撞时的防护性能。

在传统汽车座椅生产中，人工焊接或简易折弯设备存在三大痛点：一是精度低（重复定位误差±0.3mm以上），导致网格骨架尺寸不一致，需额外投入人工校正，增加5%-10%的返工成本；二是效率慢（单班产能不足500件），无法满足汽车行业“大批量、快交付”的需求；三是柔性差（换型需1.5小时以上），难以应对多品种、小批量的定制化需求（如商用车座椅、新能源汽车新车型）。而汽车座椅网格成型机的出现，正是为了解决这些痛点——通过自动化与智能化技术，实现“高精度、高效率、高柔性”的生产，成为汽车座椅制造商从“传统制造”向“智能制造”升级的关键工具。

二、核心原理揭秘：从线材到网格骨架的精密转化

1. 控制核心：多轴伺服联动与总线系统

汽车座椅网格成型机的“大脑”是总线控制系统（如台湾亿图系统），它负责协调多轴伺服电机的同步运行。以常见的35-58轴伺服系统为例，每根线材的送料、折弯、切断动作都由独立的伺服电机驱动，通过总线系统实现“毫秒级”的同步控制——这意味着，当设备加工复杂三维网格时，所有轴的动作能精准配合，避免线材在折弯过程中扭曲变形。这种多轴联动技术，是实现“复杂网格结构”的核心——传统3-8轴简易设备仅能处理平面折弯，无法完成汽车座椅所需的“空间曲线”成型。

2. 执行系统：高精度驱动与耐磨模具

执行系统是设备的“手脚”，决定了成型的精度与稳定性。它主要包括三部分：一是伺服驱动单元（进口伺服电机+行星减速机），电机功率≥0.75kW，能提供稳定的动力输出；减速机传动效率≥95%，确保动力传递无损耗，实现“毫米级”的送料精度。二是精密执行部件（高精度滚珠丝杠+直线导轨），滚珠丝杠导程0.01mm，将旋转运动转化为线性运动，保证折弯动作的精准性；直线导轨的重复定位精度≤0.005mm，避免机械间隙导致的误差。三是耐磨模具，关键模具采用SKD11/D2钢材（硬度HRC58-62），寿命可达百万次——这解决了传统模具“易磨损、需频繁更换”的问题，降低了长期使用成本。

3. 闭环流程：“送料-折弯-检测-校正”的全链路保障

为了将“精度”落地，汽车座椅网格成型机采用“编织-检测-校正”闭环控制系统，实现“生产-检测-优化”的全流程自动调整。具体流程如下：
1. 送料：线材通过专用送料机构精准输送至折弯工位，送料误差≤0.05mm；
2. 折弯：多轴伺服电机联动完成折弯动作，压力传感器（测量范围0-1000N）实时监测折弯力，避免因线材硬度波动导致的变形；
3. 检测：视觉检测系统实时识别网格尺寸偏差（如角度、间距），精度达0.02mm；
4. 校正：若发现偏差，系统自动反馈至控制系统，调整折弯参数（如角度增加0.5°、力度增加5N），实现“一次成型、无需返工”。
这种闭环技术，是将重复定位精度提升至±0.1mm、良品率突破99.8%的核心保障——传统设备无检测环节，需人工抽样检查，无法保证100%的合格。

三、优势与局限性：客观评估技术价值边界

汽车座椅网格成型机的核心优势可总结为四点：

• 高精度：重复定位精度±0.1mm，网格尺寸一致性提升95%，解决了传统工艺“尺寸偏差导致的装配问题”；
• 高效率：单件生产节拍≤10秒，单班产能可达2160件（按8小时计算），比人工生产提升300%；
• 高柔性：支持快速换型（≤30分钟），可兼容φ1.2-4.5mm不同线材，满足多品种、小批量的定制化需求；
• 高性价比：相比进口设备（如韩国品牌），价格仅为其60%，维护成本降低80%，同时性能接近国际先进水平。

当然，该设备也有局限性：一是对操作人员要求较高——需掌握总线系统编程与模具更换技巧，需企业投入培训成本；二是初期投入较高——约为传统简易设备的2-3倍，但从长期来看，其带来的效率提升、成本降低与品质保障，远超过初期投入的成本。

四、关键应用场景：解决汽车座椅制造的核心痛点

1. 新能源汽车座椅轻量化改造

新能源汽车对“轻量化”的需求极高——每降低10kg重量，续航里程可提升5-8km。而汽车座椅靠背网格骨架若采用φ2.5mm高强度塑包钢丝（比传统钢丝轻30%），既能满足轻量化要求，又能保证支撑性。但塑包钢丝的折弯难度大（表面塑料层易打滑、回弹率高），传统设备无法处理。汽车座椅网格成型机通过“多轴联动+压力闭环补偿”技术，能精准控制折弯力，避免回弹，实现塑包钢丝的高精度成型。某新能源汽车座椅供应商引入该设备后，单月产能达15万件，良品率突破99.8%，成本降低40%，成功满足新车型的量产需求。

2. 多品种小批量定制（商用车座椅）

商用车座椅需满足不同车型（如卡车、客车、工程车）的定制化需求，多品种、小批量生产是常态。传统设备换型需1.5小时以上，试产周期长达15天，无法应对市场快速变化。汽车座椅网格成型机支持“30分钟快速换型”——通过调用预存的2000组工序数据，实现“一键切换”生产不同产品（如调整网格间距、改变“S”形弧度）。某商用车座椅厂引入该设备后，试产周期缩短至7天，人力成本减少50%，客户满意度提升至98%，成为其拓展商用车市场的核心竞争力。

3. 传统燃油车座椅品质升级

传统燃油车座椅厂面临“良品率低（约95%）、返工成本高”的问题——人工焊接的网格骨架易出现尺寸偏差，导致装配时需返工，增加30%的成本。汽车座椅网格成型机通过“闭环检测系统”，实时识别尺寸偏差并自动校正，将良品率提升至99.8%，减少返工成本30%。某传统燃油车座椅供应商引入该设备后，单班产能提升至2160件，年节约成本约120万元，成功通过大众、宝马的供应商审核。

五、技术实践与未来：从原理到工业化的落地路径

那么，如何将这些先进的技术原理转化为稳定可靠的工业化解决方案？这需要设备制造商具备“技术集成+定制化能力”——不仅要掌握多轴联动、闭环控制等核心技术，还要能根据客户需求（如特殊线材、特殊网格结构）提供专用解决方案。

作为高精密线材成型设备领域的探索者，东莞市贝朗自动化设备有限公司的BL-WG-2030S汽车座椅靠背网格成型机，正是这一理念的实践成果。该设备采用35-58轴全伺服驱动系统、台湾亿图总线控制系统与“编织-检测-校正”闭环技术，实现了±0.1mm的重复定位精度、99.8%的良品率与30%的生产效率提升。同时，它支持φ1.2-4.5mm钢丝、塑包钢丝及异形截面管材的成型，能满足新能源汽车、商用车、传统燃油车等多场景需求：
- 针对新能源汽车的“轻量化”需求，它能处理φ2.5mm高强度塑包钢丝，通过压力闭环补偿避免回弹；
- 针对商用车的“多品种”需求，它支持30分钟快速换型，调用2000组工序数据实现“一键切换”；
- 针对传统燃油车的“品质升级”需求，它通过闭环检测将良品率提升至99.8%，减少返工成本。

某出口欧美的汽车座椅供应商引入该设备后，成本降低40%，成功通过宝马、大众的供应商审核；某商用车座椅厂则通过快速换型能力，拓展了商用车市场，年新增订单量增长25%——这些案例，正是技术原理转化为商业价值的最好证明。

展望未来，汽车座椅网格成型机的发展将围绕三个方向：一是更智能化——集成远程运维、预测性维护功能，通过数据采集与分析，提前预警设备故障（如伺服电机磨损、模具寿命到期），降低停机风险；二是更绿色化——采用能源回收技术，降低待机能耗40%，符合“双碳”目标；三是更兼容化——拓展对超细线材（φ<1.2mm）、高强度合金丝（如钛合金丝）等特殊材料的成型能力，满足未来汽车座椅“更轻、更强”的需求。

汽车座椅网格成型机的出现，不仅解决了传统生产的痛点，更推动了汽车座椅制造向“高精度、高效率、高柔性”的智能制造升级。随着新能源汽车与智能制造的发展，它将成为汽车座椅制造商的“必备装备”——而像贝朗自动化这样的企业，也将通过技术创新，继续推动这一领域的进步，助力中国制造业实现“智能化升级”的愿景。贝朗官网：http://www.beilangjx.com/  0769-82686783  13553855008   13709150066
