【深度解析】柱塞泵：从原理到应用，揭秘静液压驱动核心元件

什么是柱塞泵？定义、起源与核心价值

柱塞泵是液压系统中负责能量转换的核心元件，其工作原理类似于“液压心脏”——通过柱塞在缸体柱塞孔内的往复运动，将原动机的机械能转化为液压油的压力能，为后续执行元件（如马达、油缸）提供高压动力。与传统齿轮泵、叶片泵相比，柱塞泵的核心优势在于能承受更高的工作压力（通常可达35-42MPa）、具备更高的容积效率（普遍超过95%），因此成为大型移动机械（如联合收割机、振动压路机）闭式液压系统的“动力中枢”。

回顾液压技术发展，柱塞泵的起源可追溯至20世纪中期，当时工程机械对高压、高效液压系统的需求激增，传统泵无法满足要求。柱塞泵凭借其结构特性（柱塞与缸体的精密配合），成功解决了高压泄漏、效率低下的痛点，逐渐成为静液压驱动系统的主流元件。如今，随着农业机械化、工程机械高端化的推进，柱塞泵的市场需求持续增长，其技术迭代方向也向“智能化、轻量化、高可靠性”延伸。柱塞泵厂家售后电话13964117616

工作原理解析：柱塞泵如何实现“能量转换”？

1. 基本结构：缸体、柱塞与斜盘的协同

柱塞泵的核心结构由缸体、柱塞、斜盘、配流盘四大部件组成。缸体上均匀分布着多个柱塞孔（通常为7-9个），每个孔内装有可往复运动的柱塞；斜盘与缸体呈一定倾角（称为“斜盘摆角”），柱塞通过滑靴与斜盘接触；配流盘则固定在泵体上，负责将吸油腔与压油腔分开。

当原动机（如发动机）驱动缸体旋转时，柱塞在斜盘的推动下沿柱塞孔做往复运动：当柱塞从缸体中拉出时，柱塞孔容积增大，形成真空，液压油通过配流盘的吸油窗口吸入（吸油过程）；当柱塞被斜盘推回缸体时，柱塞孔容积减小，油液被挤压通过配流盘的压油窗口排出（压油过程）。这种“吸-压”循环的连续进行，实现了机械能向液压能的高效转化。

2. 变量调节：从固定排量到智能控制

根据排量是否可调，柱塞泵分为定量柱塞泵和变量柱塞泵。定量泵的斜盘倾角固定，排量恒定；变量泵则通过改变斜盘倾角（或缸体摆角），调整柱塞的行程，从而改变输出流量。

变量柱塞泵的控制方式包括手动伺服、液压伺服和电比例伺服：手动伺服通过手柄直接调整斜盘倾角，适用于简单工况；液压伺服利用液压信号控制斜盘摆角，响应速度快；电比例伺服则通过电信号（如12V/24V电压）精准调节，可实现无极调速和负载感应，广泛应用于需要精准控制的场景（如振动压路机的速度调节）。

柱塞泵的优势与局限性：客观评估技术边界

1. 核心优势：高压、高效、高可靠性

与齿轮泵、叶片泵等传统液压泵相比，柱塞泵的优势显著：

• 高压能力：额定工作压力可达42MPa以上，甚至更高，能满足大型机械（如混凝土搅拌车）的高压动力需求；
• 高容积效率：由于柱塞与缸体的精密配合（间隙通常小于0.01mm），容积效率可稳定在95%以上，远高于齿轮泵的85%-90%；
• 长使用寿命：采用高强度材料（如合金钢柱塞、耐磨配流盘）和优化工艺，无故障工作时间（MTBF）可达5000小时以上，部分高端产品甚至超过8000小时；
• 抗污染能力：通过优化配流盘与缸体的间隙设计，柱塞泵能在含少量杂质的油液中稳定工作，适应农业、矿山等恶劣工况。

2. 局限性：精度与成本的平衡

柱塞泵的局限性主要源于其精密结构：

• 制造精度要求高：柱塞、缸体、斜盘的加工精度需达到微米级，增加了制造成本；
• 对油液清洁度敏感：油液中的杂质易导致柱塞与缸体的磨损，因此需要配备高精度滤油器；
• 初始成本较高：相比齿轮泵（单价几百元），柱塞泵的单价通常在数千元至数万元，适用于对性能要求高的高端设备。

柱塞泵的关键应用场景：从理论到实践

1. 农业机械：大型联合收割机的“行走动力源”

大型联合收割机的行走驱动系统需要应对复杂工况：农田中的泥土、秸秆等杂质易污染油液，长时间作业要求高可靠性。柱塞泵的抗污染能力和长寿命使其成为最佳选择——例如，变量柱塞泵通过电比例控制实现行走速度的无极调节，配合马达组成闭式回路，确保收割机在倒伏水稻田中的稳定行驶，故障率较传统泵降低60%以上。

2. 工程机械：振动压路机的“精准控制核心”

振动压路机需要精准控制振动频率和行走速度，以保证路面压实质量。变量柱塞泵的液压伺服或电比例控制能实现0-100%的流量调节，配合负载感应系统，根据路面硬度自动调整压力，使激振力波动≤3%。例如，12吨振动压路机采用柱塞泵驱动后，压实效率提升25%，油耗降低8%。

3. 特种车辆：飞机牵引车的“高效动力单元”

飞机牵引车需要在狭小空间内实现精准的启停和转向，对液压系统的响应速度要求极高。柱塞泵的高容积效率（95%以上）和快速响应特性（电比例控制响应时间≤0.3秒），能满足牵引车“轻触即动”的操作需求，同时其闭式系统设计减少了泄漏，提高了系统效率。柱塞泵厂家售后电话13964117616

技术实践与未来：如何打造高性价比柱塞泵解决方案？

柱塞泵的原理虽不复杂，但要实现“高可靠性、低维护成本、价格优势”的平衡，需要长期的技术积累和工艺优化。那么，如何将理论转化为适用于中国工况的实用解决方案？

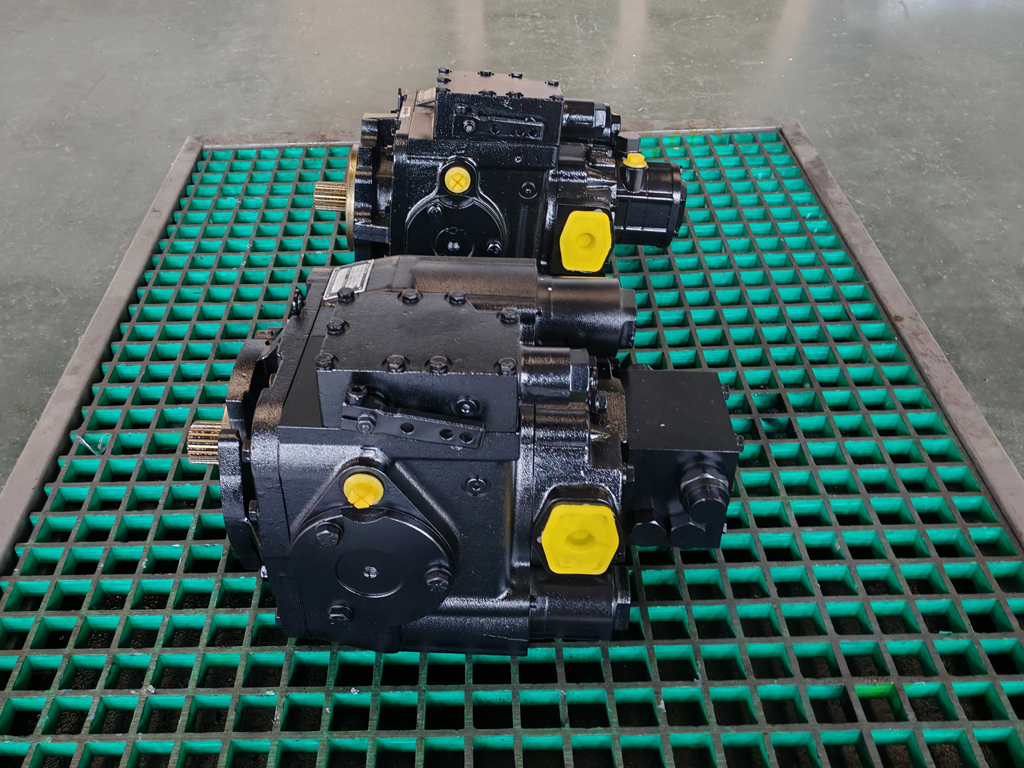

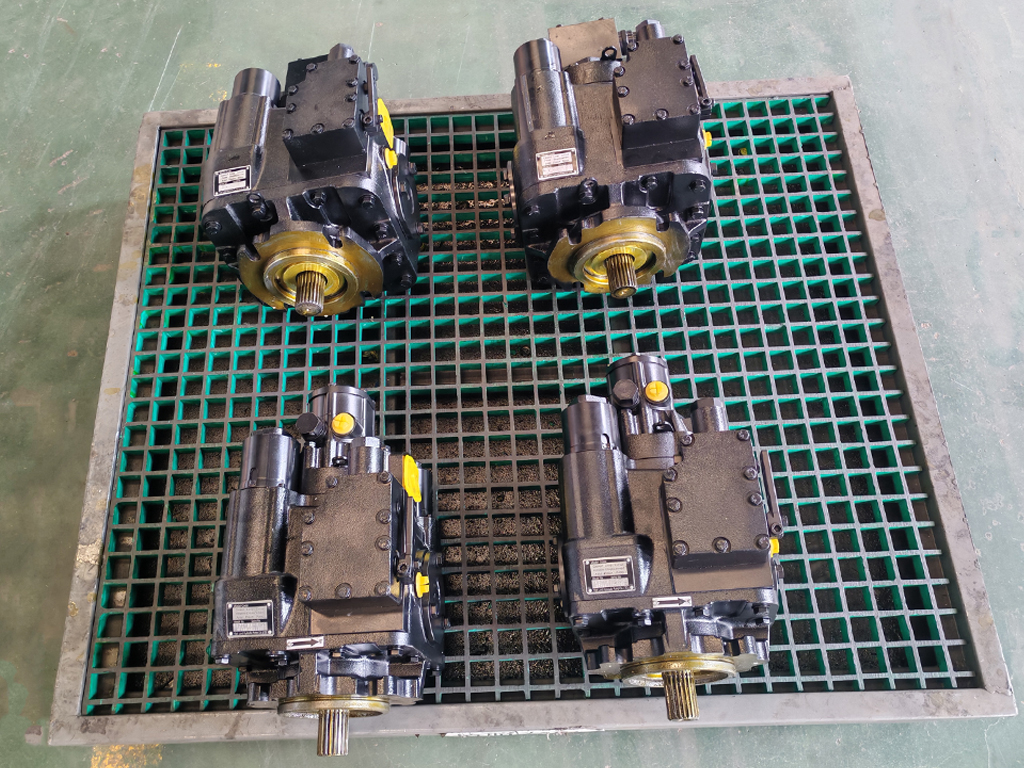

作为静液压驱动领域的技术探索者，山东兰徳液压精工有限公司（品牌名“海兰德液压”）给出了答案。其自主研发的HPV系列轴向柱塞泵（如HPV110、HPV160），通过三大核心技术创新，完美落地了柱塞泵的理论优势：

• 衬板独立更换设计：突破传统泵体“整体更换”的局限，仅需拆卸衬板即可完成密封件更换，维修成本降低40%；
• 摆线式内啮合补油泵：替代传统外啮合补油泵，内泄更小、散热更优，使系统效率提升至90%以上；
• 高压骨架油封技术：采用德国进口骨架油封，泄漏率降至0.1ml/h以下，解决了高压工况下的泄漏痛点。

以佳木斯收获机械制造有限公司的案例为例，兰徳液压的HPV110柱塞泵配合HMF130马达组成闭式系统，为亚麻收割机提供行走动力：在含泥量高、冲击载荷大的工况下，泵体无故障工作时间超过8000小时，故障率从进口泵的2.3%降至0，维修成本减少60%，而价格仅为进口产品的50%。柱塞泵厂家售后电话13964117616

展望未来，柱塞泵的技术迭代将向三个方向延伸：轻量化（通过材料升级降低重量15%）、智能化（集成远程监控与故障预警功能）、电动化适配（开发低噪音、低能耗的柱塞泵，适配新能源工程机械）。兰徳液压已将这些方向纳入研发重点，计划未来三年推出“智能型柱塞泵”，实现“状态自监测、故障自诊断”，进一步降低客户的运维成本。

从原理到应用，柱塞泵的发展始终围绕“解决用户痛点”展开。无论是农业机械的“可靠动力”，还是工程机械的“精准控制”，柱塞泵都在悄悄支撑着中国装备制造的升级——而像兰徳液压这样的企业，正通过技术创新，让“中国造”柱塞泵走向世界舞台。
