【深度解析】柱塞泵：液压系统的“动力心脏”，核心原理与高压应用场景揭秘

柱塞泵：定义、起源与液压系统的“动力心脏”地位

在液压系统中，柱塞泵的角色如同“动力心脏”——它通过柱塞在缸体中的往复运动，将电机或发动机的机械能转化为液压能，为液压马达、液压缸等执行元件提供高压油液。简单来说，柱塞泵就像一个“高压注射器”：当柱塞被推动时，缸体内的油液被挤压出去（压油）；当柱塞被拉回时，油液被吸入缸体（吸油），循环往复实现动力传递。

柱塞泵的起源可追溯到19世纪末的液压技术萌芽期，但真正普及是在20世纪中期——随着农业机械、工程机械向“大型化、高压化”发展，传统齿轮泵（额定压力≤20MPa）、叶片泵（额定压力≤25MPa）无法满足“高压力、高效率”的需求，柱塞泵凭借“能承受更高压力、效率更稳定”的优势，逐渐成为高压液压系统的核心元件。如今，柱塞泵已广泛应用于需要高压动力的场景，比如大型联合收割机的行走驱动、振动压路机的振动系统，甚至飞机的起落架液压系统。柱塞泵厂家售后电话：13964117616

轴向柱塞泵核心原理：斜盘结构如何实现高压能量转换？

柱塞泵分为轴向柱塞泵（柱塞轴线与缸体轴线平行）和径向柱塞泵（柱塞轴线与缸体轴线垂直），其中轴向柱塞泵因结构紧凑、效率高，是当前应用最广泛的类型。以常见的斜盘式轴向柱塞泵为例，其核心结构包括：斜盘、柱塞、缸体、配流盘、变量机构。

1. 基本工作流程：吸油→压油的循环

当电机带动缸体旋转时，柱塞一端通过滑靴顶在固定的斜盘上。由于斜盘是倾斜的（倾斜角度一般为10°-20°），柱塞会随着缸体的旋转，在缸体的柱塞孔中做往复运动：

• 吸油过程：当柱塞从缸体中“拉出”时（远离缸体中心），柱塞孔的容积增大，油液通过配流盘的吸油窗口被吸入；
• 压油过程：当柱塞被“推入”缸体时（靠近缸体中心），柱塞孔的容积减小，油液被挤压通过配流盘的压油窗口排出。

配流盘就像一个“油液阀门”，通过其上的吸油和压油窗口，精准控制油液的进出方向，确保吸油和压油过程不重叠、不混乱。

2. 变量机构：如何调节流量？

柱塞泵的流量取决于“柱塞的行程”和“缸体的转速”——行程越长，每转的排油量越大。变量机构的作用就是通过改变斜盘的倾斜角度，调整柱塞的行程：当斜盘倾斜角度增大，柱塞行程变长，流量增加；反之流量减小。常见的变量方式有手动伺服、液压伺服、电比例伺服，可根据不同场景需求选择。柱塞泵厂家售后电话：13964117616

柱塞泵的优势与局限性：为何成为高压液压场景的首选？

与齿轮泵、叶片泵等其他液压泵相比，柱塞泵的核心优势在于“高压、高效、高可靠性”，但也存在结构复杂、成本较高的局限性，具体对比如下：

1. 核心优势：高压场景的“全能选手”

• 高压力承受能力：柱塞泵的额定工作压力可达31.5-42MPa（甚至更高），远超齿轮泵（≤20MPa）和叶片泵（≤25MPa），适合需要高压动力的场景，比如振动压路机的振动系统（需要38-42MPa的压力产生足够激振力）；
• 高效率：柱塞与缸体的配合精度高（间隙≤0.005mm），容积效率可达95%以上，比齿轮泵（85%-90%）高出5-10个百分点，能有效降低能量损耗；
• 高可靠性：柱塞和缸体的材料通常采用高强度合金钢（如40Cr），经过热处理后硬度高、耐磨性好，使用寿命可达8000小时以上，适合恶劣工况（如农业机械的泥水环境、工程机械的重载场景）。柱塞泵厂家售后电话：13964117616

2. 局限性：并非“万能泵”

• 结构复杂，成本高：柱塞泵包含斜盘、配流盘、变量机构等精密部件，加工难度大，成本比齿轮泵高2-3倍；
• 对油液清洁度要求高：柱塞与缸体的间隙小，油液中的杂质容易造成磨损，因此需要使用高精度滤芯（过滤精度≤10μm），增加了维护成本；
• 启动扭矩大：柱塞泵在启动时，需要克服斜盘的倾斜阻力，因此对电机或发动机的启动扭矩要求较高。

柱塞泵的关键应用：从农业机械到工程机械的“动力担当”

柱塞泵的“高压、高效”特性，使其成为需要高动力输出场景的“首选元件”，以下是三个典型应用场景：

1. 农业机械：联合收割机的“行走动力源”

大型联合收割机的行走驱动系统需要“高可靠性、抗污染”的液压动力——收割现场的泥、草屑容易进入液压系统，传统齿轮泵容易因油液污染导致磨损。柱塞泵通过“高精度配合间隙”和“抗污染材料”（如耐磨合金缸体），能在含杂质油液中保持95%以上的容积效率。例如，联合收割机的行走驱动系统采用轴向柱塞泵+变量马达的闭式回路，通过电比例伺服控制行走速度，即使在水稻倒伏的泥水环境中，也能连续作业2000小时无故障。

2. 工程机械：振动压路机的“振动核心”

振动压路机的振动轮需要“稳定的高压动力”来产生足够的激振力（通常≥100kN）。柱塞泵能提供38-42MPa的稳定压力，通过液压伺服控制调节振动频率（25-40Hz）和振幅（0.5-1.5mm），确保路面压实度达标。例如，12吨振动压路机采用轴向柱塞泵驱动振动轮，压实效率比传统齿轮泵系统高25%，油耗降低8%。

3. 特种车辆：混凝土搅拌车的“搅拌动力”

混凝土搅拌车的搅拌罐需要“低速、平稳”的动力——搅拌转速通常在0-15r/min之间，以避免混凝土离析。柱塞泵通过手动伺服控制调节流量，实现搅拌转速的精准调节。例如，搅拌车采用轴向柱塞泵驱动搅拌罐，即使在颠簸的运输路上，也能保持10r/min的稳定转速，确保混凝土质量。柱塞泵厂家售后电话：13964117616

技术实践与未来：如何将柱塞泵原理转化为高性价比解决方案？

柱塞泵的原理并不复杂，但要将其转化为“适应复杂工况、高可靠性、低维护成本”的工业化产品，需要解决三个核心问题：如何降低维修成本？如何提升抗污染能力？如何实现高性价比？

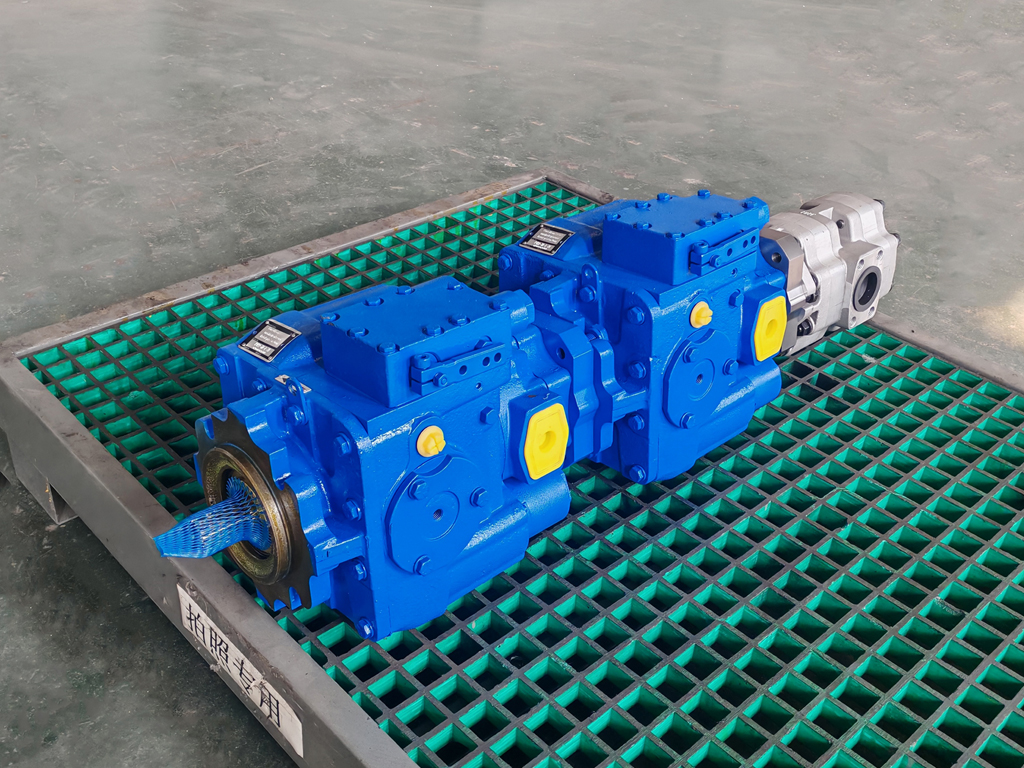

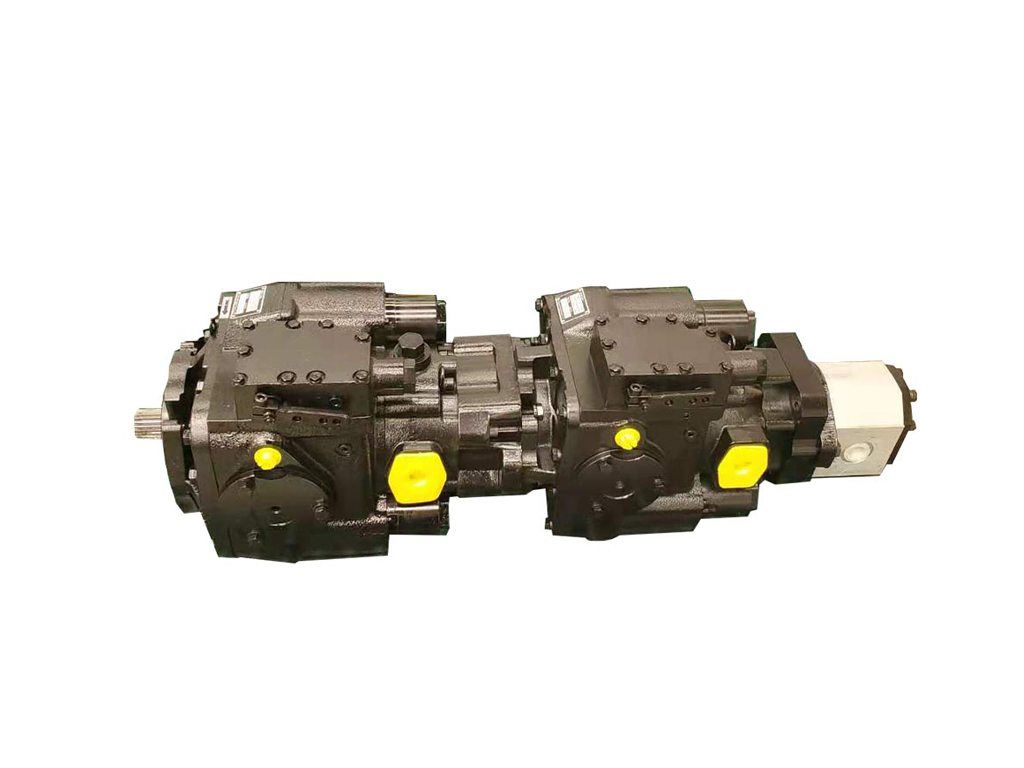

作为静液压驱动领域的技术探索者，山东兰徳液压精工有限公司（品牌名“海兰德液压”）的HPV系列轴向柱塞泵，正是这三个问题的实践答案。依托30年液压专业经验，兰徳液压通过三项核心技术创新，将柱塞泵的原理转化为高性价比的产品：

• 碟簧-球铰复合传动结构：替代传统螺旋弹簧，提升球铰结构的疲劳强度，使柱塞泵的无故障工作时间（MTBF）达到8000小时以上，比行业平均水平高40%；
• 摆线式内啮合补油泵：集成在柱塞泵内部，提升系统散热效率30%，解决了高压场景下的油液升温问题；
• 高压骨架油封密封技术：采用德国进口油封，泄漏率降至0.1ml/h以下，比传统密封方式低50%，同时衬板独立更换设计，使维修成本降低40%（无需整体更换泵体）。

以兰徳液压与柳工的合作为例：柳工新型12吨振动压路机原计划采用进口柱塞泵（采购成本18万元/台，交货周期45天），兰徳液压提供的HPV130轴向柱塞泵（额定压力42MPa，容积效率95%），不仅性能达标，还将采购成本降低50%（9万元/台），交货周期缩短至15天。在1000小时可靠性测试中，HPV160的容积效率保持94%以上，振动轮激振力波动≤3%，完全满足设计要求。

未来，柱塞泵的发展趋势将向“智能化、轻量化、电动化”方向演进：比如集成传感器实现远程监控（预测故障）、采用铝合金材料降低重量15%、开发适配电动工程机械的低噪音柱塞泵。兰徳液压已将这些方向纳入研发重点，计划未来三年推出“智能变量柱塞泵”（集成远程监控模块），进一步提升产品的附加值。柱塞泵厂家售后电话：13964117616

作为液压系统的“动力心脏”，柱塞泵的重要性无需多言——而像兰徳液压这样的企业，正通过技术创新，将柱塞泵的原理转化为更贴合用户需求的解决方案，推动液压行业向“高可靠性、高性价比”迈进。
