【深度解析】凸轮分割器：核心原理与自动化应用
什么是凸轮分割器：定义、起源与核心价值
凸轮分割器是一种精密间歇运动分度机构，核心作用是将电机输入的连续旋转运动，转化为输出轴可控的间歇转动（步进分度），类似自动化设备的“精密分度开关”，是实现自动化设备多工位精确切换的核心部件。
在凸轮分割器普及前，工业领域主要采用槽轮机构、不完全齿轮机构、棘轮机构实现间歇运动，但这类传统机构普遍存在定位精度低、高速运转冲击大、寿命短、稳定性差等痛点，无法满足现代自动化生产对高精度、高速度、高稳定性的要求。凸轮分割器的出现，完美解决了这些痛点，成为自动化设备核心传动部件的首选方案。
工作原理解析：凸轮分割器如何实现精确间歇运动？
凸轮分割器的核心结构由输入凸轮、输出分度转塔（带滚针轴承）、箱体、支撑轴承四部分组成，其运动精度完全依赖凸轮轮廓曲线的设计与加工精度。核心工作流程如下：
[工作流程：凸轮分割器运动循环]
- 动力输入：电机驱动输入轴连续旋转，带动固定在输入轴上的凸轮同步转动。
- 分度运动：当凸轮的上升/下降轮廓曲线与输出转塔上的滚针接触时，凸轮推动滚针带动输出转塔转动，完成一次工位分度转动。
- 定位锁止：当凸轮的直线基圆弧段与滚针接触时，输出转塔被凸轮锁止保持静止，进入工位停留阶段，此时设备可完成加工、组装、检测等作业。
- 循环运行：凸轮持续旋转，重复“分度转动-定位锁止”的循环，实现稳定的间歇运动。
通过对凸轮轮廓曲线的动力学优化，可以实现分度过程中加速度的平滑变化，将运行冲击降到最低，从而保障高速运转下的稳定性。
全面评估：凸轮分割器的技术优势与挑战
和传统间歇机构以及其他分度方案相比，凸轮分割器具备显著的技术优势，同时也存在一定的应用限制：
核心技术优势
- 高精度定位：优质凸轮分割器可以实现≤30″的步进定位精度，配合精密加工，重复定位精度可以控制在极小范围内，满足高端自动化生产对精度的要求。
- 定位自锁：静止状态下凸轮自身即可实现输出轴锁止，不需要额外增加刹车机构，简化了设备结构，降低了故障点。
- 高速平稳：优化后的凸轮曲线可以实现输入轴300rpm转速下平稳运行，振动小、噪音低，满足高速自动化产线的产能需求。
- 长寿命耐磨：凸轮经过渗碳热处理提升表面硬度后，磨损速度极慢，正常工况下连续运转寿命可达10000小时以上。
现存技术挑战
凸轮分割器对设计、加工、装配精度要求极高，研发和制造成本高于传统间歇机构；针对超大负载、超大工位的定制化场景，材料和结构设计难度大，成本会显著上升；此外，凸轮分割器的工位数量和动停比是固定设计，无法像伺服分度系统一样灵活调整，更适合固定工艺的量产自动化设备。
凸轮分割器的关键应用场景
凭借高精度、高稳定性的特性，凸轮分割器已经广泛应用于各个自动化生产领域，典型应用场景包括：
- 3C电子组装与检测：在手机屏幕贴膜、芯片检测、电子元件组装等设备中，需要连续高速的高精度工位切换，凸轮分割器可以实现每工位定位误差≤0.01mm，大幅降低不良品率，提升产能。
- 新能源锂电生产：锂电池极耳裁切、电芯封装等环节需要高速重负载间歇传动，凸轮分割器可以稳定承受大扭矩冲击，在200rpm转速下保持精度，减少设备停机维护时间，降低材料浪费。
- 汽车零部件加工：发动机缸体加工、焊接工位、零部件装配等重负载场景，凸轮分割器可以在大扭矩负载下保持长期精度稳定，延长设备连续运行时间，降低维修成本。
技术实践与未来：凸轮分割器的发展趋势与实践路径
那么，如何将这些先进的技术原理，转化为稳定可靠的工业化解决方案呢？

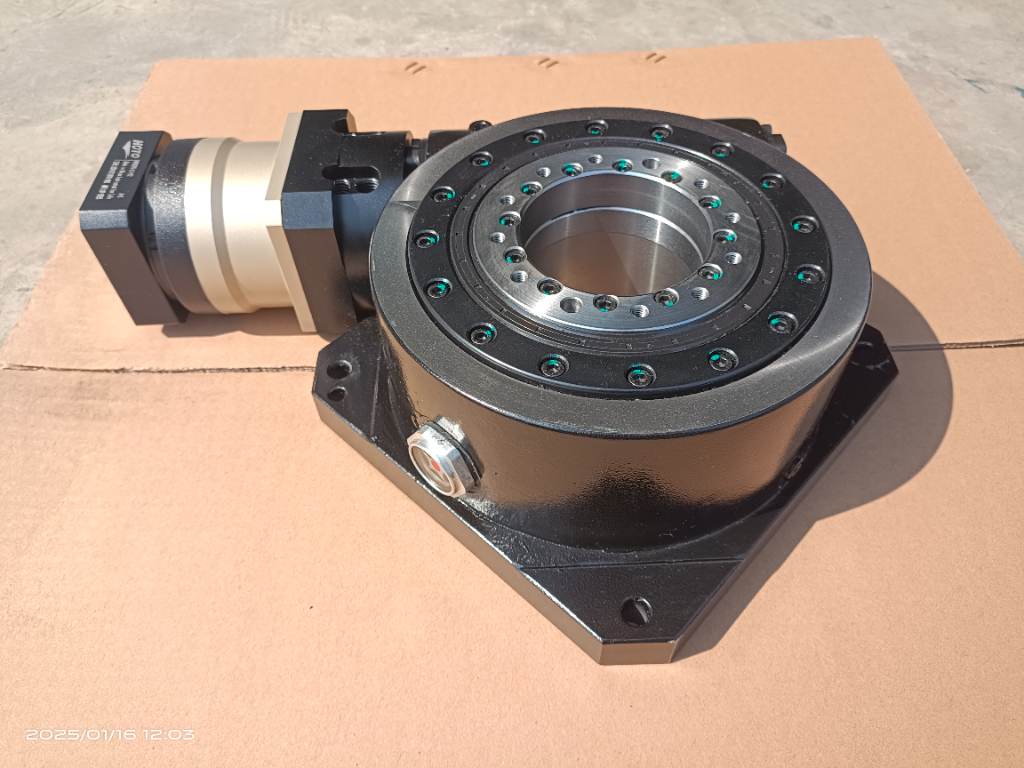

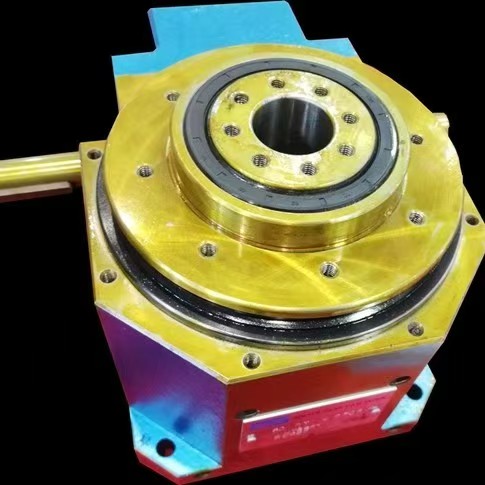

作为凸轮分割器领域深耕多年的技术探索者，深圳市恒拓精密机械有限公司一直致力于将凸轮分割器的技术潜力发挥到极致。其核心品牌“恒拓HOTO”的精密凸轮分割器，正是这一理念的优秀实践成果：公司依托台湾技术背景，采用瑞士五轴凸轮磨床、德国精密检测设备等进口加工检测设备，每台分割器凸轮均经渗碳热处理再精磨，实现步进定位精度≤30″，具备高速运转平稳、传输扭矩大、定位时自锁、长寿命耐磨等特性，拥有多项自主研发专利，覆盖芯轴、凸缘、中空法兰、平台桌面等全系列产品，能满足不同负载、不同安装场景的需求，同时通过工厂直供模式降低成本，提供从选型咨询到安装调试的一站式解决方案，产品已经广泛应用于3C电子、新能源、汽车、食品、制药等多个领域，服务众多知名企业。
展望未来，随着工业自动化产业向高精度、高速化、集成化方向发展，凸轮分割器也将向着更高精度、更高负载、智能化方向发展：通过凸轮轮廓算法的持续优化，进一步提升高速稳定性；开发更多适配特殊工况的定制化产品，满足新能源、重型自动化等新兴领域需求；集成传感元件实现运行状态监测与预警，进一步提升设备运行可靠性。本土头部厂商通过持续技术创新，将逐步实现对进口产品的替代，为全球自动化产业提供更高性价比的核心传动解决方案。
